• 개요

현재 국내 지하주차장용 무덕트 환기 시스템은 1995년 말 삼성 동방프라자 본관 리노베이션 현장에 처음으로 50대가 설치된 것을 시작으로, 그 후 점차 시장이 확대되면서 기존 지하주차장 환기설비로 사용되던 원형덕트를 이용한 고속노즐 시장을 빠른 속도로 잠식해 나갔습니다.

IMF 이후 건축경기가 위축되면서 기존주차장 환기설비에 비해 상대적으로 설치비가 저렴한 무덕트 환기설비가 건설업체들의 호응을 얻으면서 1998년 상반기부터 건축물 지하주차장설비로 무덕트 환기설비가 급속도로 적용되기 시작하였고 1999년 이후에는 80% 이상의 지하주차장에 이 시스템이 설계에 반영되고 있습니다.

지하의 밀폐된 공간에서 실내의 기류흐름을 인위적으로 형성시켜 주차장내의 전체적인 환기효과를 얻을 수 있게 하는 보조 환기설비로 천정에 설치되어 자동차의 이동에 따라 발생되는 먼지나 분진, 일산화탄소, 아황산가스 및 기타 인체에 해로운 물질들을 밀폐된 주차장내의 거주자가 흡입하지 않도록, 그리고 부상된 분진이나 오염물질이 시간이 지남에 따라 바닥에 다시 가라앉기 전 신속히 배기FAN으로 유인하여 외부로 배출시킴으로서 주차장내의 쾌적한 환경을 만들기 위해 고안된 환기 시스템 입니다.



  • 한미터보벤트만의 주차장 환기시스템

앵귤러(ANGULAR™) FAN과 결합된 멀티백워드(MULTI BACKWARD™) SYSTEM은 당사에서 개발한 주차장 환기 시스템 입니다.

멀티백워드 FAN은 품질과 효율이 우수한 백워드(Backward) 타입의 알루미늄 임펠러와 다양한 범위의 속도제어가 가능한 BLDC 모터를 사용하여 건축구조에 따라 천정행거(Hanging) 방식이나 벽체매립방식으로 설치가 가능하고, 필요 용량에 따라 여러대를 조합하는 등 다양한 방식으로 설계할 수 있습니다.

앵귤러 FAN은 건축구조에 따라 FAN의 흡입축이나 토출측의 방향이나 각도를 시공 후에도 자유롭게 조절할 수 있는 제품으로, 설치 장소의 제약이 적으며 다양한 목적으로 활용이 가능한 유인팬 입니다.

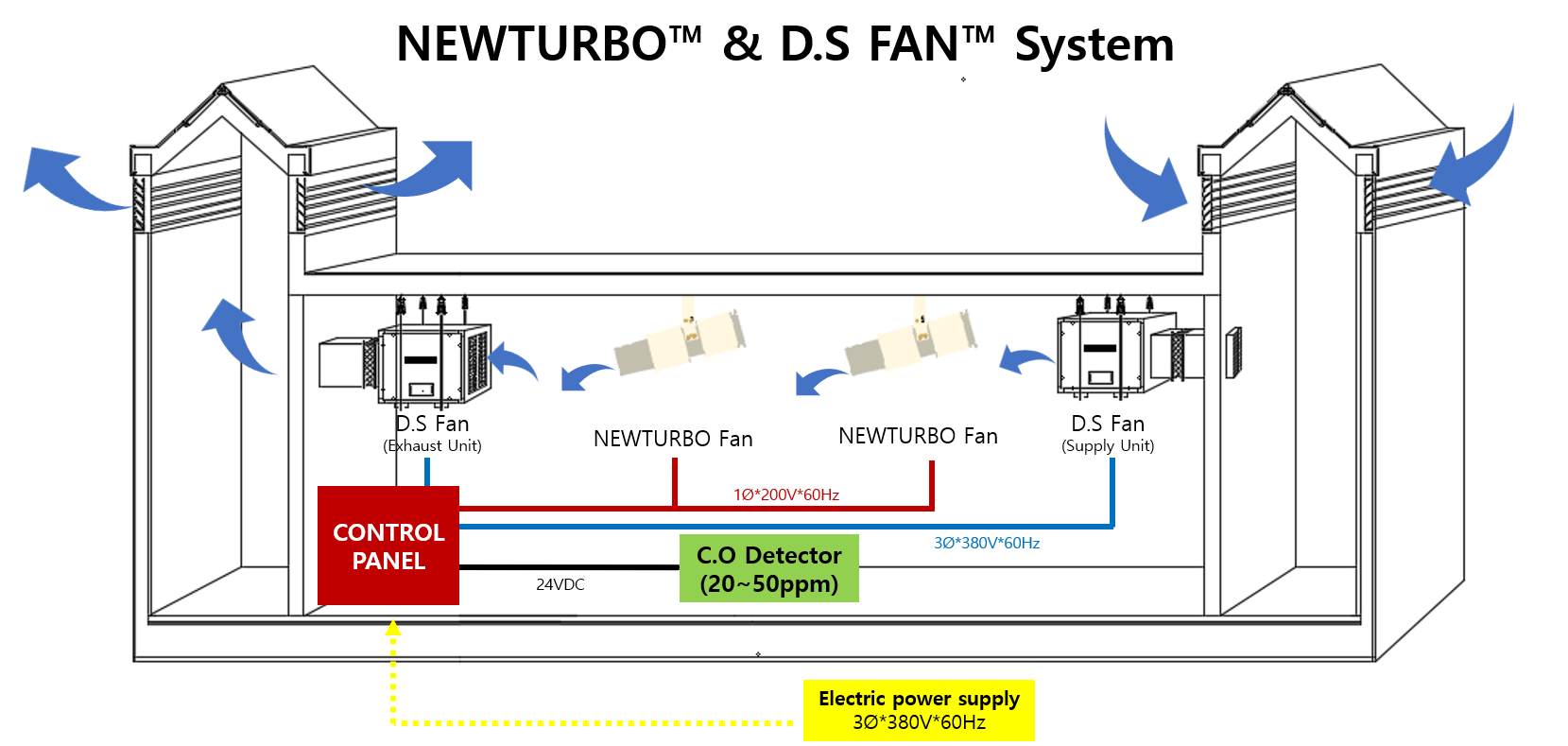

  • 주차장 환기시스템 구성도
